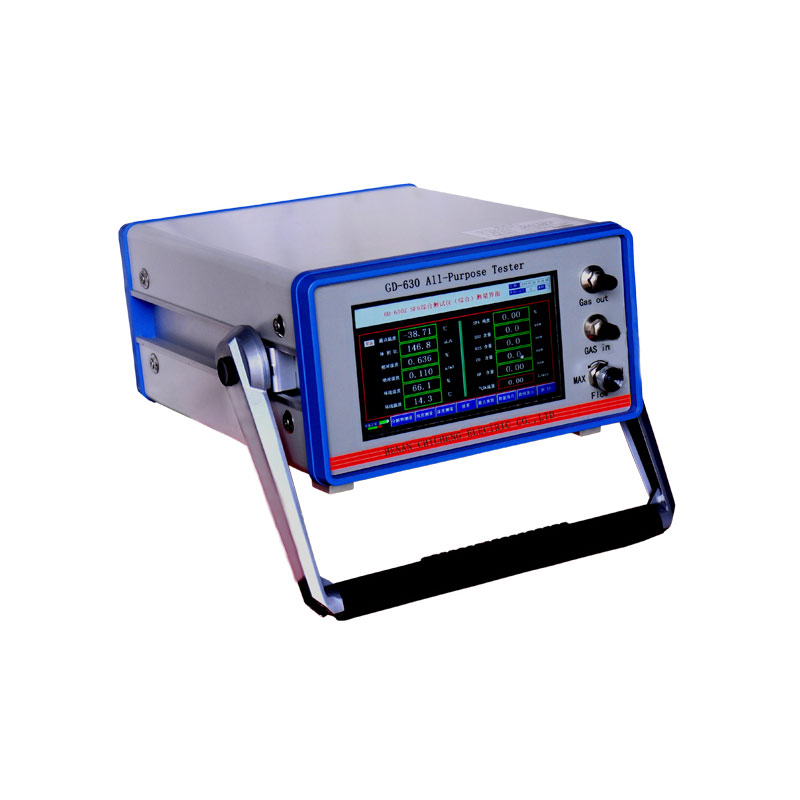

GD630型SF6综合测试仪

SF6综合参数测定仪引进芬兰维萨拉高精度、高稳定性的湿度传感器,采用目前世界上最先进的帶溫度补偿的微型热导池,引进英国阿尔法高性能、高分辨率的电化学传感器,采用嵌入式微机技术,是一款高精度智能化的检测仪器。

  • 检测气体: SF6
  • 测试范围: 0-100%
  • 检测距离: 进口传感器
  • 安装方式: 超大真彩触摸液晶屏
产品详情

SF6综合参数测定仪引进芬兰维萨拉高精度、高稳定性的湿度传感器,采用目前世界上最先进的帶溫度补偿的微型热导池,引进英国阿尔法高性能、高分辨率的电化学传感器,采用嵌入式微机技术,是一款高精度智能化的检测仪器。通过检测设备内部绝缘材料裂解的主要产物SO2、H2S、HF和CO的含量,能够快速准确地判断出SF6断路器、互感器、GIS、母线、套管和变压器等电气设备内部的早期故障,适用于电力、铁路、冶金和石化等行业。

  SF6综合参数测定仪主要应用:故障定位,局放检测,气体净化,过滤检测,故障高压接点检测,SF6分解物检测,检查开关内分解产物的产生。

  ★ 特别提示: SF6分解物有毒,在测试过程中务必使用足够长的排气管输送废气远离工作人员。

  ★ 建议:操作人员在测试中应穿戴酸气体过滤器的全罩或半罩呼吸器。

  SF6综合参数测定仪,提供了一种简单的SF6湿度、纯度及分解产物现场检测方法。使用过程中,连接到一个带压的充有SF6气体设备的气室中,让SF6气体以一定流速流过传感器,仪器直接测量到SF6气体湿度、纯度及分解产物的含量。

   传感器全部采用进口SF6专用的传感器,长寿命设计,保证了测量结果的准确性和重现性。

  主要应用:故障定位,例行检测,局放监测,气体净化/过滤监测,故障高压接点检查,SF6分解产物检测,检查开关内分解产物的产生。

技术参数
技术参数参数值技术参数参数值
测量范围

SF6湿度:露点:-80℃~+20℃,0~20000PPMV(μL/L)

分解产物:H2S:0~1000ppm(标配)(不宜长期超过500PPM)

SO2:0~100ppm(标配)(不宜长期超过200PPM)

CO:0~500ppm(标配)(不宜长期超过1000PPM)

HF:0~10ppm(选配)

分辨率:0.1ppm  测量精度:±0.5ppm

测量范围

SF6纯度:0~100%

测量精度:±0.1%

分辨率:0.01%

环境温度:-39.6℃~124.2℃

精度:±0.5℃

环境温度:0~100%  精度:±3%




测量时间约3分钟取样内置流量阀、电子质量流量计,5米取样管和2米出气管。
工作流量

0.6~0.65L/min /0.2~0.3L/min

工作温度-20℃~+50℃
取样

快速接头,加长聚四氟乙烯管,内置电子流量计

工作温度-20℃~50℃
电源

交直流两用,充满电一次可连续工作8小时;交流:220V/50H

显示超大真彩触摸液晶屏显示,分辨率800×480
输入方式高灵敏度触摸屏输出接口USB及RS232C
存储方式具有几千条数据的存储容量,具有分时自动存储功能,亦可手动存储当前测试数据体积重量

360×260×130(mm)

 4.5kg


产品配件

本产品包装盒内提供仪器一台、说明书一份、合格证一份、保修卡一份
